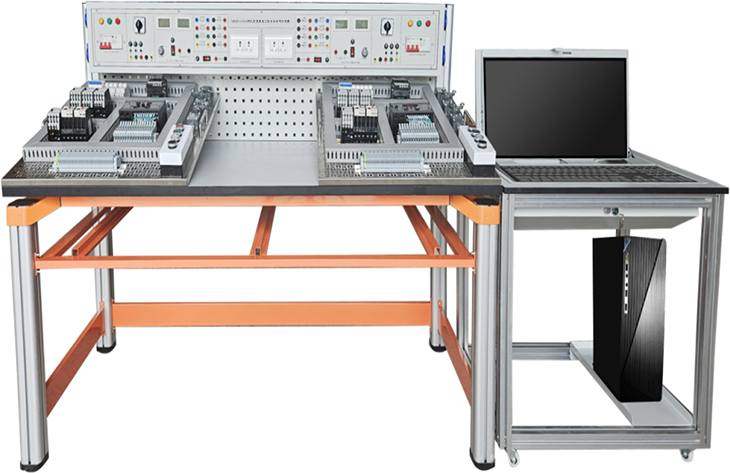

SBGZX-101C電工PLC可編程控制、模擬電路、數字電路實訓考核平臺
一、整體概述
電工PLC可編程控制、模擬電路、數字電路實訓考核平臺集培訓、實訓、考核為一體的多功能設備。適用于各類院校、企業職工職業培訓的教學培訓、實操考核。該設備采用模塊化組合設計，電工PLC可編程控制、模擬電路、數字電路實訓考核平臺主要由四大部分組成，包括網孔板實訓套件、智能控制技術操作平臺、電腦桌等組成。電工PLC可編程控制、模擬電路、數字電路實訓考核裝置以綜合實訓為目的，是實驗室的基礎部分，網孔板實訓套件根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊、不同項目的實訓，實訓裝置適用范圍廣，可完成的教學內容和實訓項目多。智電綜合實訓裝置由實訓桌、網孔板、實訓模塊、實訓元器件等組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成電機控制線路、照明配電、電子線路、PLC自動控制線路、變頻調速、觸摸屏的安裝調試的綜合實訓，訓練學生動手能力和實操技能；實訓項目可自行確定，根據所選的項目選擇相應的模塊和元器件。
二、智電綜合實訓設備技術指標
1. 外型：實訓臺尺寸1640mm×750mm×1200mm；電腦桌720mm×560mm×750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷。
4.整流二極管2組：提供整流二極管1N5408四個，用于能耗制動電路。
5.可調直流輸出2路： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組。
6.功率電阻2組：提供75Ω/75W功率電阻六個，用于降壓啟動電路，提供10Ω/25W功率電阻兩個，用于能耗制動電路。
7. 保護2組：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。每個工位電源面板設有急停按鈕。
三、產品組成：智電綜合實訓平臺由實訓桌、實訓屏、電腦桌、電氣元器件等組成。
四、參考實訓項目
（一）電工部分
1）三相異步電動機直接啟動控制
2）三相異步電動機接觸器點動控制線路
3）三相異步電動機接觸器自鎖控制線路
4）三相異步電動機Y/△自動控制線路
5）接觸器聯鎖的正反轉控制線路
6）按鈕聯鎖的三相異步電動機正反轉控制線路
7）雙重聯鎖的三相異步電動機正反轉控制線路
8）三相異步電動機多地控制
9）工作臺自動往返控制線路
10）三相異步電動機串電阻降壓啟動控制線路
11）三相異步電動機能耗制動控制線路
12）按鈕切換的雙速電動機控制電路連接實訓；
13）時間繼電器切換的雙速電動機控制電路連接實訓；
（二）PLC部分
1）PLC控制三相異步電動機Y/△控制線路
2）PLC控制三相異步電動機正反轉控制線路
3）PLC控制三相異步電動機串電阻降壓啟動控制線路
4）PLC控制三相異步電動機能耗制動控制線路
（三）變頻器部分
1）變頻器功能參數設置與操作
2）變頻器報警與保護功能
3）外部端子點動控制
4）變頻器控制電機正反轉
5）多段速度選擇變頻調速
（四）智能考核部分（利用答題器自行接線）
1）三相異步電動機正反轉控制回路考核
2）三相異步電動機星三角控制回路考核
3）雙速電機控制回路考核
4）三速電機控制回路考核
........
（五）PLC可編程控制器基礎電路實訓
1.與、或、非邏輯功能測試
2.定時器、計數器功能測試
3.跳轉、分支功能訓練
4.移位寄存器測試
5.數據處理功能訓練
6.微分、位操作測試
7.三層電梯控制
8.自動售貨機
9.機械手
10.自動門
11.天塔之光
12.全自動洗衣機
13.自動成型機
19.郵件分揀
20.物料分揀
21.多級傳輸
22.八段碼顯示
23.多種液體混合
24.雙面銑床
25.電鍍槽
26.交流電機正反轉控制
27.小車運動
28.攪拌站
29.汽車燈光控制
30.汽車火花塞點火控制
31.加工中心控制
32.隧道監控
33.自動扶梯
34.CA6140普通車床PLC改造控制
35.X62W萬能銑床PLC改造控制
36.T68臥式鏜床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050搖臂鉆床PLC改造控制
39.電動葫蘆PLC改造控制
40.Z35搖臂鉆床PLC改造控制
41.M1432A萬能外圓磨床PLC改造控制
42.PLC 控制電動機點動和自鎖控制
43.PLC 控制電動機手動正反轉控制
44.PLC 控制電動機帶延時正反轉控制
45.PLC 控制電動機星/三角啟動自動控制
（六）模擬電路部分
實驗一 常用電子儀器的使用
實驗二 單管放大電路的測量
實驗三 場效應管放大器
實驗四 負反饋放大器
實驗五 差動放大器
實驗六 集成運放基本運算電路
實驗七 集成運放比較器
實驗八 集成運算放大器的有源濾波器
實驗九 RC正弦波振蕩器
實驗十 LC正弦波振蕩器
實驗十一 低頻功率放大器（Ⅰ）─OTL 功率放大器
實驗十二 低頻功率放大器（Ⅱ）─集成功率放大器
實驗十三 集成穩壓器穩壓電源
實驗十四 串聯型晶體管穩壓電源
實驗十五 電容三點式LC振蕩器
★實驗十六 集成乘法器幅度調制電路
★實驗十七 振幅解調器（包絡檢波）
★實驗十八 振幅解調器（同步檢波）
★實驗十九 變容二極管調頻器
★實驗二十 電容耦合回路相位鑒頻器
★實驗二十一 鎖相環頻率調制器
★實驗二十二 鎖相環鑒頻器
（七）數字電路部分
實驗一 數字電路實驗基礎
實驗二 集成邏輯門電路的邏輯功能
實驗三 組合邏輯電路的分析
實驗四 數據選擇器
實驗五 小規模組合邏輯電路的設計
實驗六 中規模組合邏輯電路的設計
實驗七 觸發器
實驗八 同步時序邏輯電路的分析
實驗九 中規模集成時序邏輯器件的應用
實驗十 同步時序電路的設計
實驗十一 序列信號發生器
實驗十二 數字鐘
五、具體參數如下：
序號 | 部件名稱 | 功能及技術參數 | 數量 |
1 | 實訓桌 | 1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。 2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設有用于存放網孔板的空格。 3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。立柱往上延伸用于固定實訓屏和網孔板掛架型材。 4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。 5.后立柱往上延伸，用于固定實訓屏和工具掛板，工具掛板設有網孔板掛鉤，可以使網孔板傾斜放置在臺面上，方便電器元件的安裝固定。 | 1套 |
2 | 實訓屏 | 鋼制結構，表面氧化噴塑處理，電源輸出包含固定交流輸出：三相五線380V 接插式2組、220V插座式2組，均通過組合開關進行關斷；可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；固定DC24V/2A電源2組；提供降壓啟動電阻6個，能耗制動電阻2只，提供整流二極管1N5408四個，用于能耗制動電路。另提供單相220V單元插座用于給電腦的供電。 | 1套 |
3 | 電腦桌 | 鋼鋁結構，裝有4只萬向輪，裝有電腦顯示屏翻轉支架1套，適用于24吋以下顯示屏的安裝；底部設有電腦主機托板一個。 | 1套 |
4 | 網孔板 | 600*700mm 不銹鋼網孔板屏，安裝把手，加厚設計。實訓網孔板用于電氣元件的安裝和固定。 | 2塊 |
5 | PLC | FX3U-48MR | 1個 |
6 | 變頻器 | FR-E840 0.75KW | 1個 |
7 | 虛實結合實訓 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1套 |
8 | 工業自動化數字孿生仿真軟件（正版） | 采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過PLC控制模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和35個PLC虛實結合控制實訓模塊1:1一致： 1）三層電梯控制 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙面銑床 19）電鍍槽 20）交流電機正反轉控制 21）小車運動 22）攪拌站 23）汽車燈光控制 24）汽車火花塞點火控制 25）加工中心控制 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控制 29）X62W萬能銑床PLC改造控制 30）T68臥式鏜床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050搖臂鉆床PLC改造控制 33）電動葫蘆PLC改造控制 34）Z35搖臂鉆床PLC改造控制 35）M1432A萬能外圓磨床PLC改造控制 | 1套 |
9 | 智能考核答題器 | 采用MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和 RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。 可通過 PC 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與 學員設故與排故界面原理圖與設備面板原理圖完全一致) 可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。 用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。 | 1個 |
10 | 斷路器 | 額定電流:16A;極數: 3P | 2個 |
11 | 控制變壓器 | BK50 | 2個 |
12 | 熔斷器 | RT28-32X 1P | 10個 |
13 | 熔斷器保險芯 | 5A 10*38 | 10個 |
14 | 交流接觸器 | 工作電壓AC24V，工作電流 9A，絕緣電壓690V，觸點：2常開2常閉，安裝方式導軌和螺釘安裝， | 8個 |
15 | 熱過載繼電器 | NR4-63 1.6-2.5A | 4個 |
16 | 四孔按鈕盒 | 按鈕盒4位 | 2個 |
17 | 按鈕紅色 | 紅色，一常開一常閉，平頭式 | 2個 |
18 | 按鈕綠色 | 綠色，一常開一常閉，平頭式 | 2個 |
19 | 按鈕白色 | 白色，一常開一常閉，平頭式 | 2個 |
20 | 按鈕黑色 | 黑色，一常開一常閉，平頭式 | 2個 |
20 | 行程開關 | 單輪式、自動復位，一常開一常閉 雙輪自鎖各4個 | 8個 |
21 | 編程電纜 | 3米 | 2條 |
22 | 終端固定件 | 終端固定件 | 2套 |
23 | 灰色端子 | 帶保險 | 60位 |
24 | 2.5mm2灰色端子 | UK2.5B 灰色；額定橫截面：2.5mm2，寬2.2mm，長48.5mm，端板寬度2.2mm， | 58位 |
25 | 2.5mm2黃綠色端子 | 2.5mm2黃綠色端子 | 2位 |
26 | 快速標記條 | 打印字符1-30 | 2條 |
27 | 耗材 | 線槽、導軌、安裝螺絲等 | 1批 |
六、電子實訓模塊及配套器材
實訓電路板模塊由PCB面板與磁吸固定機構組成，實訓電路板設有參數測試點、故障設置開關，實訓電路板PCB面板表面清爽、實訓電路及符號線條清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，選取相應實訓電路板模塊等。
實訓電路板模塊配有公共實訓基座，公共實訓基座與實訓電路板模塊磁吸固定機構相配套，實訓時只需把實訓電路板模塊放置公共實訓基座上即可牢固吸附在公共實訓基座上，然后做所需實訓項目。公共實訓基座結構符合人體工程學設計，實訓操作方便，科學合理。
七、電子實訓電路板模塊配置清單（磁吸式）
序號 | 模電實訓電路板模塊名稱 | 序號 | 數電實訓電路板模塊名稱 |
1 | 晶體管放大電路一 | 1 | DIP拓展電路一 |
2 | 晶體管放大電路二 | 2 | DIP拓展電路二 |
3 | 波形發生電路 | 3 | DIP拓展電路三 |
4 | 集成運放電路 | 4 | 邏輯電平輸出電路 |
5 | 功率放大電路 | 5 | LED顯示電路模塊 |
6 | 直流穩壓電源電路 | 6 | 數電選配芯片套件 |
7 | 電容三點式LC振蕩器電路 | 7 | 脈沖信號發生器與三態邏輯測試筆 |
8 | 集成乘法器幅度調制電路 | 8 |
|
9 | 振幅解調器（包絡檢波）電路 | 9 |
|
10 | 振幅解調器（同步檢波）電路 | 10 |
|
11 | 變容二極管調頻器電路 | 11 |
|
12 | 電容耦合回路相位鑒頻器電路 | 12 |
|
13 | 鎖相環頻率調制器電路 | 13 |
|
14 | 鎖相環鑒頻器電路 | 14 |
|
15 | 負載模塊 | 15 |
|
